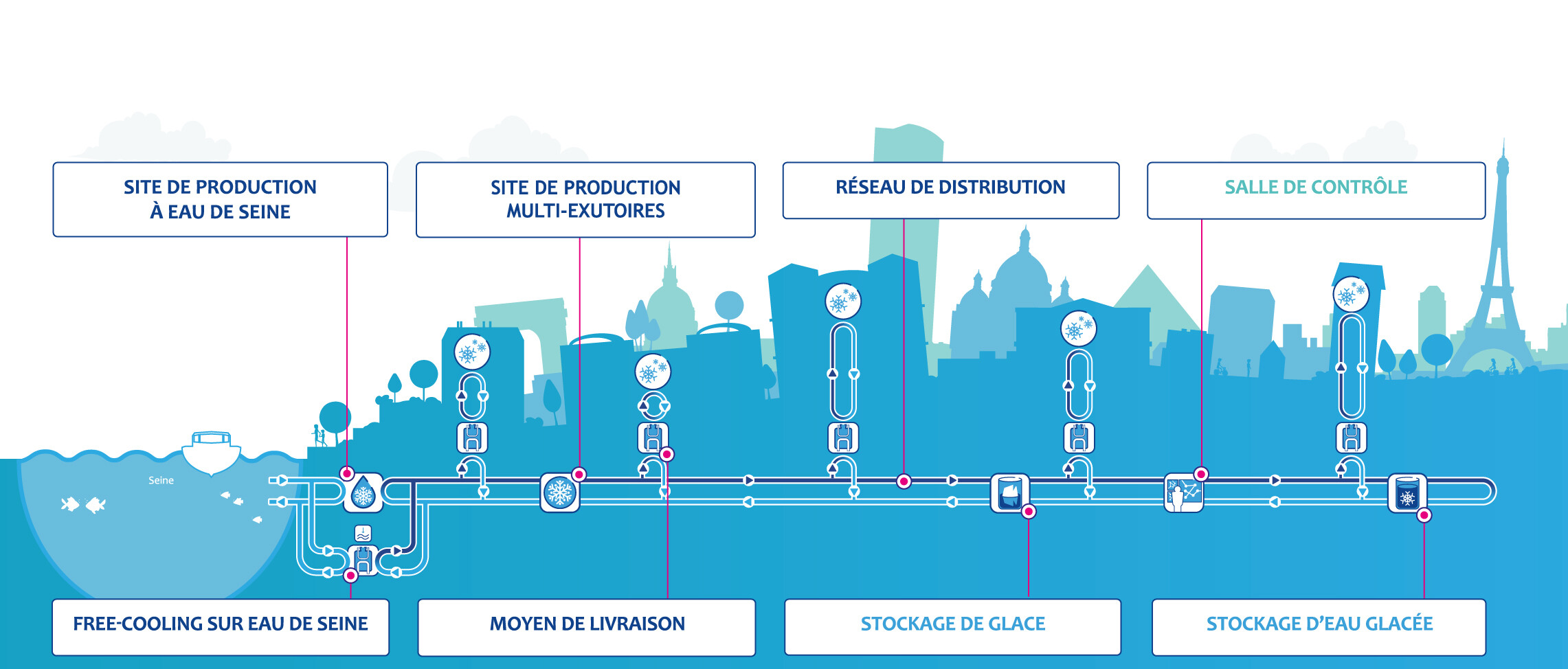

De la production à la livraison : principe de fonctionnement
1. Site de production à eau de Seine
Produit de l’énergie frigorifique. La chaleur dégagée par les équipements de production et celle récupérée chez les abonnés via le réseau de distribution est évacuée grâce à une ressource d'eau locale : la Seine.
2. Free-Cooling sur eau de Seine
Mode de production utilisant la fraîcheur de la Seine pour refroidir l'eau du réseau de distribution. Les machines de production sont moins sollicitées, limitant ainsi la consommation d'électricité.
3. Poste de livraison
Assure le transfert de froid depuis le réseau de distribution et permet le rafraîchissement du bâtiment.
4. Site de production à tours de refroidissement
Produit de l’énergie frigorifique. La chaleur dégagée par les équipements de production et celle récupérée chez les abonnés via le réseau de distribution est évacuée par des tours de refroidissement.
5. Réseau de distribution
Entièrement souterrain, il transporte en circuit fermé l'eau glacée entre les sites de production et les postes de livraison.
6. Salle de contrôle
Centralise le pilotage et la surveillance à distance des équipements.
7. Stockage de glace
Réserve d'énergie frigorifique sous forme de glace, utilisée en alternative à une production directe.
8. Stockage d'eau glacée
Réserve d'énergie frigorifique sous forme d'eau glacée, utilisée en alternative à une production directe.
Carte du réseau de froid urbain
Centrale de production
Centrale de production (eau de Seine)
Réservoir de stockage d'eau glacée
Réservoir de stockage de glace
Valorisation chaleur fatale
Raccordement au réseau Eau non potable
Utilisation des eaux d'exhaure
Salle de contrôle
Réseau existant
La production, la distribution et le stockage
La production
Comprendre la production de l’énergie frigorifique
Les centrales de production d’eau glacée sont composées de groupes frigorifiques qui refroidissent l’eau glacée du circuit de distribution de 12°C à 4°C. Elles sont également constituées d’autres équipements tels que des pompes, des équipements électriques et organes de régulation.
Le stockage d'énergie
4 sites de stockages permettent de répondre à des appels ponctuels et importants de
puissance frigorifique.
La nuit, les besoins en froid étant plus faibles qu’en journée, les groupes frigorifiques
continuent de fonctionner afin de produire de l’énergie frigorifique qui est stockée dans
des bassins. La journée, ces stockages sont utilisés pour couvrir la demande de pointe.
L’énergie frigorifique peut être stockée sous deux formes : eau glacée ou glace. Cette
dernière est plus avantageuse car elle permet de stocker plus d’énergie dans un volume
donné.
La distribution
L’énergie frigorifique produite par la centrale est distribuée au sein de chaque immeuble
raccordé au moyen de canalisations. L’ensemble du réseau de froid se compose de deux
canalisations distinctes, l’une aller amenant l’eau glacée vers les moyens de livraison
des clients, l’autre servant au retour de l’eau réchauffée vers les centrales de
production. La température de l’eau glacée distribuée sur la canalisation aller depuis
l’unité de production varie de 2 à 4°C. L’eau de retour revient entre 12 et 14°C.
Entièrement souterrain, le réseau emprunte les ouvrages d’assainissement de Paris, des
galeries techniques ou circule sous les voies publiques. Maillé et interconnecté, le
réseau est soumis à des opérations de contrôle régulières et quotidiennes. Il offre une
grande souplesse d’utilisation et une sécurité de desserte pour l’ensemble des clients.
Les atouts du réseau du froid
Seule une solution en réseau permet une gestion globale du froid qui combine des bénéfices répondant aux attentes de chaque partie prenante de la ville : décideurs, gestionnaires de bâtiments, utilisateurs, riverains, etc.
Le raccordement au réseau permet de s’affranchir de toutes les difficultés inhérentes à la production de froid en milieu urbain dense.
C’est le rapport entre l’énergie utile (le froid délivré) et l’énergie consommée (l’énergie nécessaire pour produire le froid). Plus le COP est élevé, plus le mode de production est performant et plus l’efficacité énergétique est élevée.
Le réseau de froid, un allié de la stratégie neutre en carbone de la Ville de Paris
À Paris, par rapport à un parc équivalent d'installations autonomes, le réseau de froid permet de bénéficier de nombreux atouts.
+ 50%
d'efficacité énergétique
- 35%
de consommation d'éléctricité
- 90%
d'émission de fluides frigorigènes
- 80%
d'utilisation de produits chimiques
- 50%
d'émission de CO2
